Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzemeler: | Paslanmaz Çelik ve Proses Yakut | İşlev: | Emaye-Tel koruyun |
|---|---|---|---|
| Delik Pürüzlülüğü: | Ra0.025'in üzerinde | Lehçe: | Hassas Taşlama |
| Çalışma Sınırı: | d1>0.3mm | Yakut Nozul Delik Pürüzlülüğü: | Ra 0.1 |
| GTİP Kodu: | 8479909090 | Kullanıma Uygun: | İnce Bobin ve İnce Bobin Tel Sargısı |
| Ruby Nozul Ağırlığı: | 40 ADET 0,5kg | Ruby Nozul Fiyatı: | Fabrika Doğrudan |
| Vurgulamak: | Otomatik Bobin Sarma Nozulu,Sargı İğneleri Paslanmaz Çelik Nozul,Tel Kılavuz Yakut Nozul |
||
Bobin Sarım Makinaları için Sarım Nozulu üretmekteyiz.Pürüzsüz bir geometri
Sargı teline zarar vermemek için iç delikten uca kadar gereklidir.
Sargı Nozulunun tasarımında ve imalatında özel konfigürasyonlar da mevcuttur.
yerleştirilmiş.
Sarma makinesinin tanımı yakut uçlu nozul elmas nozulu (sarma nozulu)
Ruby Nozullar ayrıca tel kılavuz tüpler, tel kılavuz halkalar, tel kılavuz iğneler olarak da adlandırılır.
tel kılavuz için sarma makineleri ve kablo makineleri. paslanmaz çelik ve yakuttan yapılmıştır
hassas işleme ve kombinasyon ile yakutun sertliği 9. seviyenin üzerindedir ve sadece
elmastan daha az.Yakut uçlu bobin sarma nozul kılavuzu tek bir kristaldir ve
yüksek parlaklık ve temizlik ile yapılmıştır.Boya filmini ve ling terimini etkin bir şekilde koruyabilir
iş.Kullanım sırasında emaye tel için çok düşük hasar verir.İyi tokluk ile birlikte
paslanmaz çeliğin özellikleri, ince işlenmiş mozaik kombinasyonu, iki kattan fazla kullanım ömrü
kullanarak aynı ortamda tungsten karbür nozuldan daha.
Yakut Uçlu Bobin Sarma Nozulunun temel avantajları:
1) Yüksek Aşınma Dayanımı
Bu, sahip olunan aşınma elemanları için malzeme seçimi ile sağlanır.Sertlik Değeri
1800 ~ 2200Vickers veya dış yüzeyi sertleştirilmiş çeliğin 3 katı.Gövde malzemesi paslanmazdır
yapısal destekler için çelik, aşınma yatağı değil.
2) Çizilmeye Karşı Koruma
Tel yalıtım filmi hasarını, düşük sürtünme direncini, kararlı tel gerginliğini ortadan kaldırın.
tel kılavuzlama yüzeyleri, yüzey pürüzlülüğüne elmas alıştırma ile ayna cilalıdır.
2-4 mikro inç Ra veya daha iyisi, malzeme izni.
3) Doğruluk ve Sertlik
Doğruluk ve Sertlik, tel çıkışının eş merkezli ve esnek olmamasıyla tanımlanır.
nozül yerleştirme ile ilgili olarak?.Daha açık bir ifadeyle, tel nozuldan çıkmalıdır
yer tespiti için eş merkezli?Yüklü veya yüksüz olarak 0,02 mm'ye kadar.Bir geometrik
karakteristik sunum sol üstte gösterilmektedir.0.01 mm dahilinde eşmerkezlilik.
4) Hassas Çıkış Yarıçapları
Bobin sarma nozulunun Çıkış Yarıçapları, bir
bobin bir sonrakine, + / - 0.025 mm'ye kadar izlenmelidir.Bu dijital olarak yapılır
sağ üstte gösterilen ölçüm.
Özellikler ve açıklama:
Boyut Listesi:
| Parça No. | Modeli | Özellikler (mm) | |||||
| L | L1 | D | D1 | d1 | d2 | ||
| 1 | TB0403-2008-1505 | 15 | 5 | 2.0 | 0.8 | 0.3 | 0.4 |
| 2 | TB0403-2008-3007 | 30 | 7 | 2.0 | 0.8 | 0.3 | 0.4 |
| 3 | TB0403-2508-1505 | 15 | 5 | 2.5 | 0.8 | 0.3 | 0.4 |
| 4 | TB0403-2010-3510 | 35 | 10 | 2.0 | 1.0 | 0.3 | 0.4 |
| 5 | TB0403-3010-1505 | 15 | 5 | 3.0 | 1.0 | 0.3 | 0.4 |
| 6 | TB0403-3008-2504 | 25 | 4 | 3.0 | 0.8 | 0.3 | 0.4 |
| 7 | TB0403-3008-3007 | 30 | 7 | 3.0 | 0.8 | 0.3 | 0.4 |
| 8 | TB0403-3010-3015 | 30 | 15 | 3.0 | 1.0 | 0.3 | 0.4 |
| 9 | TB0403-3010-4510 | 45 | 10 | 3.0 | 1.0 | 0.3 | 0.4 |
| 10 | TB0605-3010-3005 | 30 | 5 | 3.0 | 1.0 | 0.5 | 0.6 |
| 11 | TB0605-3012-3010 | 30 | 10 | 3.0 | 1.2 | 0.5 | 0.6 |
| 12 | TB0605-3015-1505 | 15 | 5 | 3.0 | 1.5 | 0.5 | 0.6 |
| 13 | TB0605-4020-3010 | 30 | 10 | 4.0 | 2.0 | 0.5 | 0.6 |
| 14 | TB0505-3015-3015 | 30 | 15 | 3.0 | 1.5 | 0.5 | 0.5 |
| 15 | TB0806-3015-3010 | 30 | 15 | 3.0 | 1.5 | 0.6 | 0.8 |
| 16 | TB0806-2018-3507 | 35 | 7 | 2.0 | 1.8 | 0.6 | 0.8 |
| 17 | TB0806-3015-3008 | 30 | 8 | 3.0 | 1.5 | 0.6 | 0.8 |
| 18 | TB1008-4020-1505 | 15 | 5 | 4.0 | 2.0 | 0.8 | 1.0 |
| 19 | TB0808-3000-4500 | 45 | * | 3.0 | * | 0.8 | 0.8 |
| 20 | TB0808-3015-1409P | 14 | 9 | 3.0 | 1.5 | 0.8 | 0.8 |

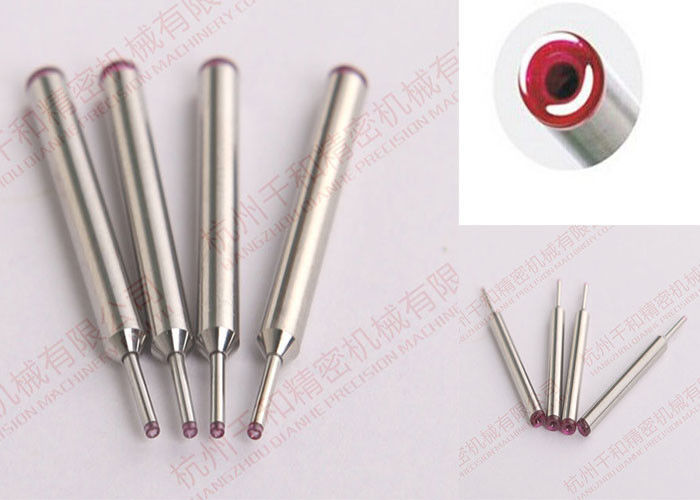

Resim gösterisi:
Bobin sarma aksesuarlarımızın avantajı
1. tel kılavuz kasnak, manyetik damper gibi hassas bobin sarma aksesuarları,
elektrikli fren ve nozullar.
2. Rekabetçi fiyat
3. Mükemmel gerginlik cihazı ve aksesuar kalitesi
4. hızlı tepki hızı
5. Profesyonel gergi mühendisliği ekibi
6. İyi satış sonrası servis
